[Peugeot 307] Instal tit3uf

[Invité §tit031Sd]

Bonjour,



je m'appelle Eddy alias tit3uf,j'habite du côté de Troyes dans l'aube.Marié à une charmante femme au doux prénom de Sandrine avec qui j'ai eu 2 mignon bambin.le premier c'est Nathan ,il as 6 ans,un chouette petio est la petite dernière Anais qui viens de souffler son 5eme mois !

Mais passion: l'informatique,jeux vidéo et sans oublier le caraudio !

mon véhicule:

307 HDI 2L 110 ch qui totalise 160000 kms,grise avec quelques options.Mais je vais pas tous vous les énumérés, je ne suis pas là pour ça et vous non plus !

donc la partie son :



source:

Alpine 9886r

proco : PXA-H100

Ampli: audison Lrx 2.250 + audison Lrx 4.300 (futur installation achat à So-VodkA)

KE: Focal 165k2p

Sub:Phase ali 12" ( 30cm )



En test : intégration d'une voie centrale en 10"

je sais que les avis diverge sur ce sujet,mais pour le moment l'ajout et l'écoute de celui-ci fût agréable.



Petit schéma de l'installation,précision le lrx 2.250 à été remplacer par le 4.300



http://img8.hostingpics.net/pics/353138installation_307.jpg





installation :

je souhaite une installation qui ne sois pas trop voyante et surtout conserver la fonctionnalité d'une voiture.



1ere étape:

je commence par remplacer le câble d'origine pour le ke,puis je m'occupe goudronnage des portes et mise en place du KE avec cale en medium + joint en silicone pour éviter les fuites



on découpe les 3 cales qu'on joins ensemble.

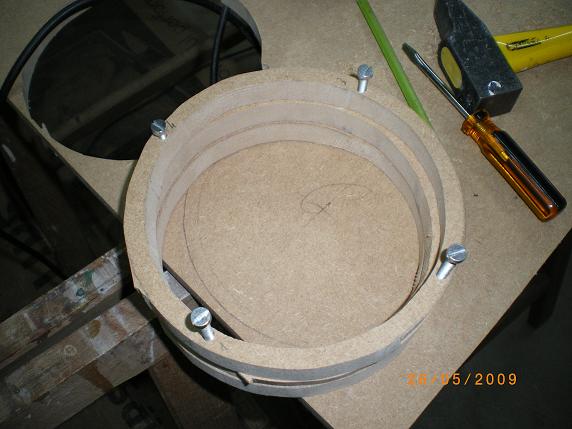

http://tit3uf10.chez-alice.fr/307/mise%20en%20place%20de%20la%20fixation.JPG

http://tit3uf10.chez-alice.fr/307/collage%20des%20cales.JPG

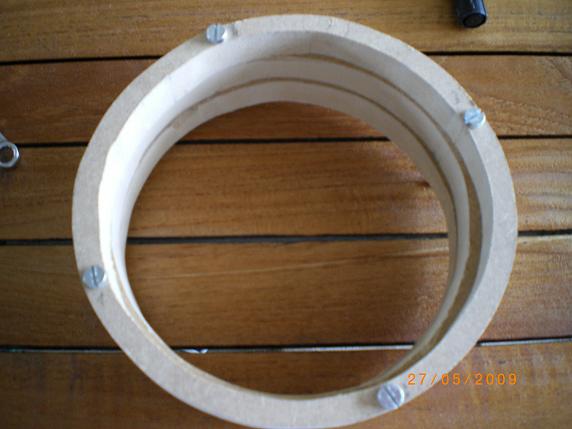

http://tit3uf10.chez-alice.fr/307/vue%20arriere.JPG



une fois la cale collée,je mets du scotch d'étancheité



http://tit3uf10.chez-alice.fr/307/cale%20finie%20vue%20de%20face.JPG



je m'attaque ensuite au perçage de la tôle pour que le woofer puis s'exprimer librement !!



http://tit3uf10.chez-alice.fr/307/essai%20de%20la%20cale.JPG

http://tit3uf10.chez-alice.fr/307/idem.JPG



Mise en place de la cale avec tige filetée + joint en silicone

http://tit3uf10.chez-alice.fr/307/vue%20de%20cote%20avec%20mastic.JPG



goudronnage de la garniture + contre-porte+porte



http://tit3uf10.chez-alice.fr/307/garniture.JPG

http://tit3uf10.chez-alice.fr/307/goudron%20porte.JPG



j'ai mis du plaint chan a l'arriere du sub en plus du goudron. Filtre du KE en place avec woofer.le par vapeur à été remis en place.Je pense qu'a l'avenir je déplacerais les filtre pour l'habitacle (moins de risque pour l'humidité)



http://tit3uf10.chez-alice.fr/307/123_0706/pare%20feu.JPG



je m'attaque ensuite à l'intégration des tweeters. Je me suis servi du cache rétro en plastique ,plus de la fixation du tweeter d'origine peugeot que je n'avais plus besoins.

voici les photos :



http://img7.hostingpics.net/pics/965649position.jpg



Après avoir mis de la colle à chaud pour avoir la bonne oriantation,passage au mastic souple ,plus le mastic de finition.



http://img7.hostingpics.net/pics/380905mastic_cote.jpg

http://img7.hostingpics.net/pics/334081finition.jpg



Une fois poncé



http://img7.hostingpics.net/pics/413597IMGP0001.jpg



on passe à l'étape de la pose de cuir:

http://img7.hostingpics.net/pics/945749idem.jpg



Intégration du tweeter

http://img7.hostingpics.net/pics/815701essai_tweeter.jpg



Le cablage à été fait avec des connections rapide. Une fois l'intégration finie.

http://img7.hostingpics.net/pics/112110fini.jpg



On passe maintenant au caisson à fond plat avec le sub ali 30 cm.

voici le coffre

http://img7.hostingpics.net/pics/720999coffre_nu.jpg



je vais pas tous expliquées,les photos parlent toutes seules !



http://img7.hostingpics.net/pics/468607avec_roue.jpg

http://img7.hostingpics.net/pics/385286fond_roue.jpg

http://img7.hostingpics.net/pics/340061idem.jpg

http://img8.hostingpics.net/pics/673479rack.jpg

http://img8.hostingpics.net/pics/460026IMGP0002.jpg

http://img8.hostingpics.net/pics/88750IMGP0001.jpg

http://img8.hostingpics.net/pics/908328IMGP0006.jpg

http://img8.hostingpics.net/pics/76159IMGP0009.jpg

http://img8.hostingpics.net/pics/409291IMGP0004.jpg

http://img8.hostingpics.net/pics/285133IMGP0003.jpg

http://img8.hostingpics.net/pics/855877IMGP0006.jpg





épaisseur du phase Ali:



http://img7.hostingpics.net/pics/977803IMGP0003.jpg



Mise en place de mousse acoustique,après plusieurs écoutes , j'ai viré le tour,le fond à été conserver.

http://img7.hostingpics.net/pics/497921IMGP0001.jpg

http://img7.hostingpics.net/pics/693342IMGP0001.jpg



pose de nomasound dans le fond du coffre. Pose de charnière pour facilité le soulèvement du rack.

http://img7.hostingpics.net/pics/745743IMGP0002.jpg

http://img7.hostingpics.net/pics/425384IMGP0007.jpg



Je laisse de côté pendant quelques jours le montage du caisson pour le cablage de l'ampli Audison 2.250

je vous mets une photo d'aujourd'hui,car le cable d'alimentation n'étais pas gainé au départ.

http://img7.hostingpics.net/pics/248601IMGP0004.jpg

http://img7.hostingpics.net/pics/833665IMGP0005.jpg



Répartiteur 1x25mm² en arrivée et sortie en 2 x 20mm²,non gainé pour le moment.



http://img8.hostingpics.net/pics/4048IMGP0002.jpg



Et une photo de l'ampli sous le siège passagers.



http://img8.hostingpics.net/pics/29705IMGP0005.jpg



On reviens ensuite sur le montage du caisson.

essai du Phase Ali avec le support du sub dans le caisson.

http://img8.hostingpics.net/pics/492689IMGP0009.jpg



dans le coffre :

http://img8.hostingpics.net/pics/844828IMGP0011.jpg



joint silicone pour l'étancheité:



http://img8.hostingpics.net/pics/184733IMGP0005.jpg



création du faux fond avec la planche d'origine,pose de la moquette d'origine.coffre terminé !

http://img8.hostingpics.net/pics/738016IMGP0001.jpg



quelques finition pour le coffre:

-Pose de vérin

-Fixation définitive avec les charnières

-Agrandir les trous pour que le sub respire un peu plus !



Intégration de la voie centrale.

A aujourd'hui je suis en plein dedans,j'ai descendu l'ordinateur de bord au niveau de l'autoradio pour pouvoir y loger un médium Davis en 10"



http://img8.hostingpics.net/pics/822539IMGP0001.jpg

http://img8.hostingpics.net/pics/403859IMGP0003.jpg



test ce week-end en mode skai et avec cache enceinte



http://img7.hostingpics.net/pics/127002IMGP0001.jpg

http://img7.hostingpics.net/pics/875740IMGP0010.jpg

http://img7.hostingpics.net/pics/820770IMGP0007.jpg

http://img7.hostingpics.net/pics/589841IMGP0009.jpg

http://img7.hostingpics.net/pics/766432IMGP0006.jpg



voila pour le moment mon installation.Je suis largement satisfait de ce qui en sort,je suis impatient de mettre le 4 canaux pour voir le KE vraiment s'exprimer.
