Information sur les angles de la géométrie des roues

Prévenir les modérateurs en cas d'abus
n°9269401
hostyls
hostyls
Note : 3/5 pour 2 votes
Posté le 18-02-2005 à 17:12:54  answerconfig
Prévenir les modérateurs en cas d'abus

Publicité

On a reçu une nouvelle bécane pour le réglage des trains avant aujourd'hui au boulot.
Et sa m'a donné l'idée de faire une petite récapitulation des effets de la géométrie.

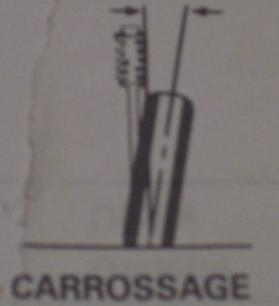

mini-000_0526

  • Carrossage:
Angle formé par la verticale et le plan de la roue (véhicule vu de face)
Fonctions:
- Réduction des contraintes sur les éléments de suspension et de direction
- Meilleur absorption des inégalités de la route
- Amélioratio de la stabilité en ligne droite
Conséquences si anomalie
- Usure irréguliére des pneus
- Tirage du véhicule

mini-000_0527
  • Chasse:
Angle formé par la verticale et l'axe de pivot de la roue (véhicule vu de coté)
Fonctions:
- Stabilité de la direction et de son rappel
- Direction plus souple en virage et braquage
Conséquences si anomalie
- Tirage du coté du véhicule ou l'angle est le plus faible
- Mauvais rappel de direction
- Direction dure

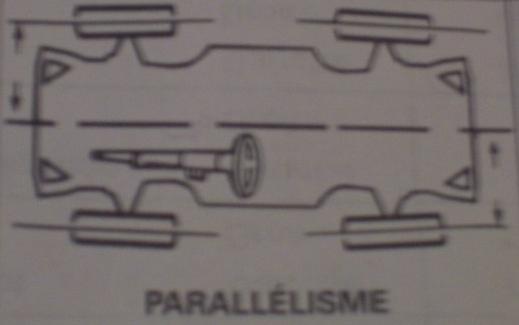

mini-000_0528
  • Parallélisme individuel:
Angle formé par le plan de rotation de la roue et l'axe de symétrie du véhicule
Fonctions:
- La valeur initiale permet d'assurer une position paralléle des roeus du véhicule sur la route
Conséquences si anomalie
- Usure prématurée des pneus
- Sur-consommation de carburant
- Dégradation de la tenue de route et de la trajectoire

mini-000_0529
  • Différence d'axe (Set Back):
Angle formé par l'essieu et la perpendiculaire d'une roue de cet essieu
Fonctions:
- détection d'un défaut du train roulant ou du chassis du véhicule

mini-000_0530
  • Angle d'inclinaison de pivot:
Angle formé par l'axe de pivot et la verticale (véhicule vue de face)
Fonctions:
- même fonction que le carrossage
- Stabilité de la direction et de son rappel
Conséquences si anomalie
Voir: "Carrossage"

mini-000_0531
  • Angle inclus:
Somme algébrique du carrossage et de l'inclinaison de pivot
Fonctions:
- Détection de déformation des éléments du train roulant (fusée, suspension,...)
Conséquences si anomalie
Voir: "Carrossage"
Voir: "Angle d'inclinaison de pivot"

mini-000_0532
  • Angle de poussée
Angle formé par l'axe de poussée du train arriére et l'axe de symétrie
Fonctions:
- Détermination de la trajectoire des roues arriére
- Référence pour l'alignement des trains avant et arriére
Conséquences si anomalie
- Usure prématurée des pneus
- décentrage de la direction
- Tirage du véhicule das le sens inverse de l'axe de poussée

n°9270546
freeace
freeace
Note : 2,5/5 pour 29 votes
Posté le 18-02-2005 à 18:38:33  answerhomepageconfig
Prévenir les modérateurs en cas d'abus


Nickel ce petit explicatif. :bien:

n°9271195
saxlover
The VTS touch
saxlover
Note : 2,3/5 pour 8 votes
Posté le 18-02-2005 à 19:15:21  answer
Prévenir les modérateurs en cas d'abus


Je crois que j'aurais besoin d'un bon réglage complet de mes trains roulants parce que je sens bien que ce n'est pas bon, je n'ai pas le volant centré, la voiture tire a gauche (parfois à droite même :() mais il faudrait peut-être que j'attende de mettre des pneus neufs, non ?

mood
Publicité
Profil
Posté le 18-02-2005 à 19:15:21  answeranswer +Edition rapideVoir le bbcodeMPFavoris


n°9271384
hostyls
hostyls
Note : 3/5 pour 2 votes
Posté le 18-02-2005 à 19:27:30  answerconfig
Prévenir les modérateurs en cas d'abus


Ce serais préférable, comme cela, pas de mauvaises surprises par la suite.

n°9315171
rufus
toujours un peu plus
rufus
Note : 1,7/5 pour 11 votes
Posté le 22-02-2005 à 14:37:52  answer
Prévenir les modérateurs en cas d'abus


Jolies explications merci! :bien:

n°14670730
schumacher​59
schumacher59
Note : 1/5 pour 1 vote
Posté le 27-06-2008 à 20:52:30  answer
Prévenir les modérateurs en cas d'abus


Attention, déterrage :D

Voici mes résultats : paraqo4

J'aurais voulu avoir vos avis... (notamment sur les valeurs sortant de la fourchette normale)

Merci :)

PS : ce déterrage n'est pas si idiot que ça, il permet d'illustrer ce topic :D
