problème electrique sur golf 4

Prévenir les modérateurs en cas d'abus
n°14846009
zaips1
Profil : Nouveau membre
zaips1
Posté le 23-10-2006 à 10:00:09  answer
Prévenir les modérateurs en cas d'abus

Publicité

Bonjour, je possède une golf 4 1.4 16s de 98 et j'ai un poblème très gênant: les vitres électriques ne fonctionnent plus ainsi que les rétros électriques, la centralisation et l'avertisseur sonore pour l'allumage des feux.
Que faire?

Cordialement.

n°14846010
apoutziak7​8
Profil : Apprenti confirmé
apoutziak78
Posté le 23-10-2006 à 10:05:01  answerconfig
Prévenir les modérateurs en cas d'abus


Salut,
Vérifie tes fusibles...

n°14846015
zaips1
Profil : Nouveau membre
zaips1
Posté le 23-10-2006 à 10:13:39  answer
Prévenir les modérateurs en cas d'abus


c'est fait mais ça ne provient pas de ça...J'arrive néanmoins à ouvrir la vitre coté passager en tournant la clé d'une certaine façon dans la portière de ce coté.

mood
Publicité
Profil
Posté le 23-10-2006 à 10:13:39  answeranswer +Edition rapideVoir le bbcodeMPFavoris


n°14846083
apoutziak7​8
Profil : Apprenti confirmé
apoutziak78
Posté le 23-10-2006 à 11:20:42  answerconfig
Prévenir les modérateurs en cas d'abus


Tu as probablement un problème sur la connectique de la porte conducteur.
Est ce que le plafonnier s'allume quand tu ouvres cette porte ?
Quand est il avec la porte avant passager : allumage plafonnier, bip des feux et commandes de vitres
Ta golf est elle équipée d'un boîtier confort ? (gestion des fermetures de vitres par la serrure conducteur)
Quelle est cette position que tu dois donner à la clé dans la serrure passager pour arriver à descendre la vitre ?

Vérifie le connecteur de passage de porte côté conducteur (débranché - peu probable- ou fils fatigués...)

n°14846097
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 23-10-2006 à 11:34:47  answer
Prévenir les modérateurs en cas d'abus


C'est ton module central de gestion "COMFORT" qui semble défectueux, ou mal alimenté : il pilote les vitres, le témoin d'oubli des feux, la centralisation et les rétros.
Il y a plusieurs fusibles qui l'alimentent :
- fusible 6 (5A)
- fusible 14 (10A)
- fusible 37 (10A)

Il y a 2 fusibles auxiliaires pour l'alarme et le verrouillage centralisé :
- fusible 111 (15A)
- fusible 114 (15A).
Ces 2 fusibles sont placés au-dessus de la planche à relais (derrière la planche à fusibles; pour y accéder, il faut démonter une vis Torx pour retirer la planche à fusibles et faire apparaître la planche à relais).

Si tous les fusibles sont OK, je te préconise de démonter les 2 derniers (111 et 114) pour voir si le "délestage" de ces 2 fonctions rétablit les fonctions de lève-vitres et rétros.

n°14846145
zaips1
Profil : Nouveau membre
zaips1
Posté le 23-10-2006 à 12:25:46  answer
Prévenir les modérateurs en cas d'abus


Le plafonnier ne s'allume pas quand j'ouvre les deux portes mais il s'allume lorsque j'enlève la clé du démarreur, idem pour le bip des feux et les vitres. Ma golf est équipée d'un boitier confort mais qui ne fonctionne pas aussi. Quand je tourne la clé dans la serrure coté passager et que je maintiens cette position, je peux ouvrir la vitre, idem pour la refermée si je tourne la clé dans  l'autre sens.
Quelqu'un aurait le schéma de démontage de la porte coté conducteur ?

mood
Publicité
Profil
Posté le 23-10-2006 à 12:25:46  answeranswer +Edition rapideVoir le bbcodeMPFavoris


n°14846151
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 23-10-2006 à 12:37:36  answer
Prévenir les modérateurs en cas d'abus


Vérifie déjà l'état des 5 fusibles mentionnés.
Après, un moyen simple de savoir si c'est la portière conducteur qui perturbe le système, c'est de débrancher le connecteur circulaire du chant de la portière conducteur.
En faisant çà, tu déconnectes le module de la portière qui est branché sur un bus informatique centralisé, piloté par le module COMFORT central; les 4 modules "locaux" de portières sont tous connectés sur ce même bus de 2 fils. En déconnectant l'abonné récalcitrant, qui potentiellement "bloque" le bus, tu devrais debloquer la situation.

n°14846165
zaips1
Profil : Nouveau membre
zaips1
Posté le 23-10-2006 à 12:49:47  answer
Prévenir les modérateurs en cas d'abus


Ok, je vérifie les fusibles tout à l'heure, et si le problème n'est pas résolu, je vous tiens au courant afin d'avoir la documentation pour le démontage.

n°14846281
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 23-10-2006 à 14:35:48  answer
Prévenir les modérateurs en cas d'abus


Je constate que sur les Golf4 (contrairement à ma Golf3), le connecteur de portière n'est plus dans le chant, mais dans l'habitacle.
Voir illustration :
Golf4 porte connexions electriques


Message édité par bob bimon le 23-10-2006 à 14:57:55
n°14846290
apoutziak7​8
Profil : Apprenti confirmé
apoutziak78
Posté le 23-10-2006 à 14:51:23  answerconfig
Prévenir les modérateurs en cas d'abus


L'accès à la planche relais semble être également plus long que sur une golf III. Il faut :
-retirer le cache des fusibles (extraction en soulevant doucement avec un tournevis plat)
-retirer les vis Torx des deux demi panneaux sous le volant (le demi panneau de droite recouvre aussi un côté de la console)
-retirer le panneau qui se trouve derrière ces deux demi panneaux et là, la platine relais apparaît enfin.

C'est pas compliqué mais beaucoup de vis au total...

n°14848088
zaips1
Profil : Nouveau membre
zaips1
Posté le 25-10-2006 à 12:58:22  answer
Prévenir les modérateurs en cas d'abus


j'ai vérifié tous les fusibles mais par contre, lorsque je démonte les panneaux sous le volant, j'ai des fusibles différents: 53, 100, une place vide, 409, 377.
J'ai démonté ces fusibles puis les ai rebranché et maintenant la commande pour les vitres electriques de la porte coté passager fonctionne normalement, mais pour la portière conducteur c'est toujours pareil.
Que faire a présent.

n°14848098
zaips1
Profil : Nouveau membre
zaips1
Posté le 25-10-2006 à 13:01:39  answer
Prévenir les modérateurs en cas d'abus


J en'ai pas vu de connecteur circulaire du chant de la portière coté conducteur...

n°14848137
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 25-10-2006 à 13:39:57  answer
Prévenir les modérateurs en cas d'abus


Citation:

J en'ai pas vu de connecteur circulaire du chant de la portière coté conducteur...

Euh... tu as vu mon post correctif pour les Golf4, avec le dessin qui montre que le connecteur est dans l'habitacle, et pas dans le chant ?

Les boitiers 53 , 100, 409, 377 sont des relais, pas des fusibles.
Les fusibles auxiliaires dont je parles sont au-dessus de ces relais.

n°14848165
apoutziak7​8
Profil : Apprenti confirmé
apoutziak78
Posté le 25-10-2006 à 14:23:01  answerconfig
Prévenir les modérateurs en cas d'abus


description platine relais et fusibles (RTA Golf IV TDI)
fusiblesinternes2

++

n°14848193
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 25-10-2006 à 15:01:22  answer
Prévenir les modérateurs en cas d'abus


 christophe431:1  Bien vu, petit eskimo !

n°14848194
zaips1
Profil : Nouveau membre
zaips1
Posté le 25-10-2006 à 15:08:45  answer
Prévenir les modérateurs en cas d'abus


Impossible de mettre la main sur ces 2 fusibles!
Je n'ai qu'un seul connecteur et pas 2 comme sur le scéma (n°6) et quand je le débranche, le bouton de condamnation des portes ne fonctionne vraiment plus. Alors que lorsqu'il est branché, j'arrive à fermer la porte coté conducteur uniquement.

n°14848197
zaips1
Profil : Nouveau membre
zaips1
Posté le 25-10-2006 à 15:14:45  answer
Prévenir les modérateurs en cas d'abus


etes vous bien sur que le schéma est idem pour une golf4 1.4 16s parce que j'ai la platine porte relais à 6 relais avec une fusible en dessous, mais pas l'autre porte relais à 13 relais avec les autres fusibles mentionnés

n°14848222
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 25-10-2006 à 15:48:47  answer
Prévenir les modérateurs en cas d'abus


Quel connecteur débranches-tu ? Celui de la portière conducteur ou passager ?

Pour la platine de 13 relais, tu regardes bien où il faut ?
Je suis pas sûr que tu aies suivi la procédure d'apoutziak, et qu'en fait tu t'es contenté d'accéder aux 6 relais sous le volant...

Citation:

L'accès à la planche relais semble être également plus long que sur une golf III. Il faut :
-retirer le cache des fusibles (extraction en soulevant doucement avec un tournevis plat)
-retirer les vis Torx des deux demi panneaux sous le volant (le demi panneau de droite recouvre aussi un côté de la console)
-retirer le panneau qui se trouve derrière ces deux demi panneaux et là, la platine relais apparaît enfin.

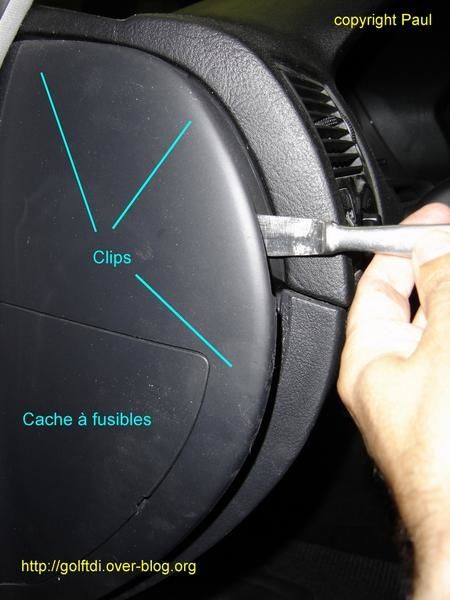

Merci au site de Paul pour les illsutrations du démontage
cache-a-fusible
fuses-logement
plateau-nouveau-relais


Message édité par bob bimon le 25-10-2006 à 15:57:30
n°14848243
zaips1
Profil : Nouveau membre
zaips1
Posté le 25-10-2006 à 16:14:27  answer
Prévenir les modérateurs en cas d'abus


en fait c'est meme une planche pour 5 relais et seulement 4 sont présents...

n°14848248
zaips1
Profil : Nouveau membre
zaips1
Posté le 25-10-2006 à 16:18:50  answer
Prévenir les modérateurs en cas d'abus


j'ai effectuté la meme procédure qui est suggérée sur les photos mais il n'y a aucun fusible

n°14848251
zaips1
Profil : Nouveau membre
zaips1
Posté le 25-10-2006 à 16:21:48  answer
Prévenir les modérateurs en cas d'abus


et je n'ai pas d'emplacement comme pour le relais 53 en partie supérieure, j'ai uniquement les deux du dessous

n°14848400
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 25-10-2006 à 19:06:03  answer
Prévenir les modérateurs en cas d'abus


Mais alors où sont tes fusibles ???

As-tu déconnecté le connecteur de portière conducteur ou passager ?

n°14848827
zaips1
Profil : Nouveau membre
zaips1
Posté le 26-10-2006 à 09:57:18  answer
Prévenir les modérateurs en cas d'abus


oui je l'ai déconnecté mais comme je vous ai dit, quand je le débranche, le bouton de condamnation des portes ne fonctionne vraiment plus. Alors que lorsqu'il est branché, j'arrive à fermer la porte coté conducteur uniquement.
Et je n'ai qu'un conducteur et pas deux comme sur le schéma...

n°14848889
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 26-10-2006 à 11:28:06  answer
Prévenir les modérateurs en cas d'abus


Bon; et si tu débranches les connecteurs de la porte passager, que se passe t-il  ?

Et tes fusibles, ils sont où, s'ils ne sont pas localisés comme sur les photos ci-dessus ?

n°14849172
zaips1
Profil : Nouveau membre
zaips1
Posté le 26-10-2006 à 16:33:47  answer
Prévenir les modérateurs en cas d'abus


j'ai bien regardé et le porte relais avec 13 relais n'est présent que sur certains modèles ainsi que les fusibles au dessus...
J'essaierai de déconnecter la porte coté conducteur.
Merci

n°14849184
zaips1
Profil : Nouveau membre
zaips1
Posté le 26-10-2006 à 16:52:10  answer
Prévenir les modérateurs en cas d'abus


Par contre je vous avais dit qu'après avoir déconnecté puis connecté les relais la commande de vitres coté passager fonctionnait, et bien maintenant elle est h s à nouveau

n°14849186
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 26-10-2006 à 16:57:24  answer
Prévenir les modérateurs en cas d'abus


Tu as la notice de ton véhicule ?  Où te situe t-on les fusibles ? Y a til des fusibles pour la centralisation, l'alarme et les vitres dessus ?

n°14849429
zaips1
Profil : Nouveau membre
zaips1
Posté le 26-10-2006 à 20:18:31  answer
Prévenir les modérateurs en cas d'abus


j'ai pa la notice mais j'ai regardé en magasin sur le bouquin technique et le fusible (le seul et unique à cet endroit) qu'il y a en dessous du relais 377 est pr la centralisation et l'alarme apparemment...

n°14850281
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 27-10-2006 à 21:28:51  answer
Prévenir les modérateurs en cas d'abus


Tu l'as contrôlé ?

Et où sont donc tous tes autres fusibles (phares, autoradio, etc.) ?

n°14854693
Chocomouss​e
Profil : Nouveau membre
chocomousse
Posté le 02-11-2006 à 10:39:48  answerconfig
Prévenir les modérateurs en cas d'abus


Ah bah tiens moi aussi je possede une golfIV tdi de 1998.

Et mes vitres electrique a l'arriere font des siennes. Un coup elle s"ouvre un coup non.
La en ce moment il y a que la vitre droite qui s'ouvre(et ca faisait des mois qu'elle ne voulait pas s'ouvrir) celle de gauche est bloqué.
Par contre lorsque j'appuie sur le bouton j'entend bien un Clic donc le moteur fonc tionne bien je pense.

Croyez-vous que ca vienne d'un fusible?? ou est ce un mauvais contact quelque part??

merci


Message édité par Chocomousse le 02-11-2006 à 10:40:56
n°14858603
zaips1
Profil : Nouveau membre
zaips1
Posté le 06-11-2006 à 12:22:07  answer
Prévenir les modérateurs en cas d'abus


Les autres fusibles (autoradio, phares...) sont comme indiqués sur la deuxième photo ci-dessus, sous le cache fusibles

n°14858768
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 06-11-2006 à 15:37:54  answer
Prévenir les modérateurs en cas d'abus


Résumons : si tu n'as observé aucun fusible HS, aucun fil coupé, aucun connecteur débranché ou oxydé... une seule solution : prendre rendez-vous chez VW pour passer ton module Comfort au banc; çà permettra de localiser la panne bien plus facilement.

n°14858770
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 06-11-2006 à 15:39:06  answer
Prévenir les modérateurs en cas d'abus


Chocomousse : ouvre un sujet à ton nom.
Sinon, cherche un fil blessé ou coupé dans les passe-fils de tes portières arrières.

n°14859718
zaips1
Profil : Nouveau membre
zaips1
Posté le 07-11-2006 à 12:18:40  answer
Prévenir les modérateurs en cas d'abus


Comment faire pour controler un relais?

n°14859829
bob bimon
Profil : Chef Mécano 2011
bob-bimon
Contributeur Argent Forum Top contributeur
Posté le 07-11-2006 à 14:16:37  answer
Prévenir les modérateurs en cas d'abus


Tu prends un multimètre :
1- tu enlèves son capot, tu remets le relais sur son emplacement, et tu le fais s'actionner en mettant le contact (ou la fonction qui va avec).
2- s'il ne s'actionne pas, il faut contrôler à l'ohmètre la continuité de la bobine entre ses cosses (en général les plus petites). S'il y a un circuit imprimé en plus de la bobine, il faut contrôler l'état des soudures, et au besoin les refaire.
3 - s'il s'actionne, il faut contrôler à l'ohmètre la continuité entre les contacts platinés.

mood
Publicité
Profil
Posté le 07-11-2006 à 14:16:37  answeranswer +Edition rapideVoir le bbcodeMPFavoris


 Page :
1  2
Page Suivante
Page Précédente

Aller à :
Ajouter une réponse

Forum Auto
»
FORUM Technique
»
Mécanique / Électronique
»
Volkswagen
»

problème electrique sur golf 4



Sujets relatifs
Problème de démarrage à froid SCENIC 1.9 TD model1Problème d'embrayage sur une super 5
Clim golf 4, ventilateurs à fondsford fiesta problème de ralenti
ford galaxy 2001 115 tdi probleme accelerationClio phase 2.2 problème de ventilation
Problème FAP/ ESP-ASR sur 307 HDIProbleme ventilation et chauffage 307
Problème de toit-ouvrant sur Classe AProbléme de chargeur CD 307
Ford Ka : problème électrique
Plus de sujets relatifs à : problème electrique sur golf 4

Les 5 sujets de discussion précédents Nombre de réponses Dernier message
Probleme regulation de temperature sur golf 2 4 24-10-2006 à 22:40:52
changer filtre a pollen sur vw touran 2 22-10-2006 à 21:09:44
avis sur passat 2 22-10-2006 à 19:53:01
Pb pour vidanger ma golf 2 diesel 9 24-10-2006 à 20:08:14
POLO 2002 TDI: PB VOYANT ANTI-BROULLAIRD 3 30-10-2006 à 21:12:06


S'identifier

?
