[ENTRETIEN] Réalisation adaptateur prise diagnostic OBD-II

Prévenir les modérateurs en cas d'abus
n°3165738
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 01:11:54  answerconfig
Prévenir les modérateurs en cas d'abus

Publicité

Il y a 6 mois j'avais lu dans un numéro d'ELEKTOR, que j'avais perdu et retrouvé aujourd'hui, un article pour réaliser soi même l'équivalent de la "valise diagnostic" des constructeurs automobiles européens, asiatiques et américains puisqu'il s'agit d'une norme de la SAE. 3 versions existent, pour l'europe il s'agit de la version ISO qui utilise le protocole OIN.
http://www.scantool.net/faq/scanned_list_iso.htm

Concrêtement il s'agit de réaliser une interface et les cables qui permettront de relier la prise diagnostic à un portable voire un pocket-PC, ce qui permettra de tester les composants et trouver l'origine des pannes comme les agents ou concessions.
prisediag1

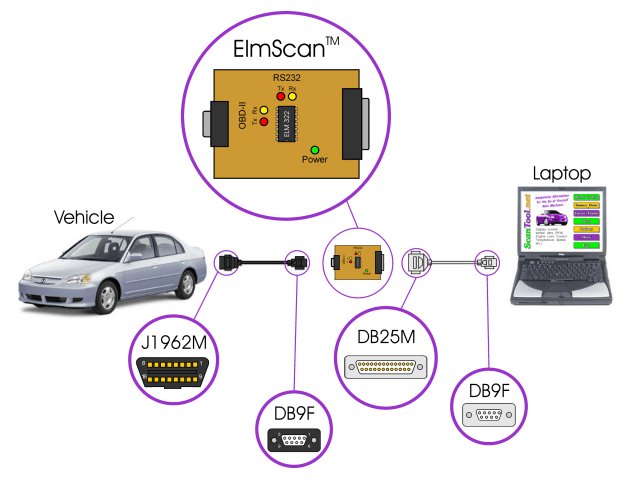

Voici le diagramme de connexion
il est composé :
- d'une prise diagnostic normalisé J1962M difficile à trouver sauf chez farnell à mon avis
- d'une prise SUB-DB9F, la prise d'un port série trouvable partout, il suffit de sacrifier un cable série
- d'une prise SUB-DB25M, la prise d'un port parallèle trouvable partout, il suffit de sacrifier un cable d'imprimante
- un portable 486 DX 25Mhz, 4Mo de RAM, Win95, 640x480 avec DirectX 7 équipé d'un port série est le minimum ou un pocket-PC
prisediag2

Une fois fini vous avez ça, le OIN 9141/14230 D'ElmScan
prisediag3
http://www.scantool.net/elmscan_iso.htm

Le logiciel qui permet d'exploiter les données est open source et codé en C.

Voici un aperçu de l'interface
prisediag4

prisediag5

Le logiel contient une base de données de plus de 3000 définitions de codes.
Il est téléchargeable ici sur le site du fabriquant http://www.scantool.net/index.htm , le monde de l'automobile a aussi sa philisophie linux, le partage.

La version Pocket-PC
scantest
http://www.geocities.com/a_ser_files/

Se procurer le logiciel est simple en revanche pour l'interface ça se corse :L
Nous avons plusieurs possibilités.
- acheter l'interface toute faite en Allemagne pour 160€ chez le distributeurs le plus proche de nous
http://www.kds-online.com/Shop6a/catalog/default.php/cPath/21_65
- acheter les composants chez ce même vendeur il y en a pour 60€ de pièces hors fdp
- acheter les pièces chez le fabriquand du moins celles qu'il vend mais ça coute cher et acheter aux states il n'y a aucun recours en cas de problème
http://babelfish.altavista.com/babelfish/urltrurl?lp=en_fr&url=http%3A%2F%2Fwww.scantool.net%2Fparts.htm%23elm323

Autre solution réaliser une version antérieure datant de novembre 2002 publié dans ELEKTOR.
Il faut réaliser le cable de connexion voiture-interface
prisediag6

suivant ce schéma
prisediag7
http://babelfish.altavista.com/babelfish/urltrurl?lp=en_fr&url=http%3A%2F%2Fwww.scantool.net%2Fobdii_cable_howtomake.htm
http://babelfish.altavista.com/babelfish/urltrurl?lp=en_fr&url=http%3A%2F%2Fwww.scantool.net%2Funiversal_obdii_cable.htm

Concernant l'interface
elm_iso_big
http://babelfish.altavista.com/babelfish/tr?doit=done&urltext=http://www.scantool.net/&lp=en_fr

Seul ELEKTOR donne toutes les infos nécessaires pour la faire, la voici, elle est un peu différente car il s'agit de la version 2002.
Parmi les 4 diodes rouges il y en a 2 pour symboliser les émissions/réception de l'interface et les 2 autres pour les émissions/réception de l'OBD-II. Sur le modèle  2003 les diodes jaunes symbolisent la réception. La diode verte c'est le témoin de mise sous tension. Sur le modèle 2003 l'interface parallèle est directement soudé mais d'un point de vue technique ça ne change rien.
Les circuits ont l'air identiques, seule la disposition des composants changent et la taille du quartz :voyons:. Qu'en pensent les électroniciens :??:

prisediag8
Elektor mets à dispositions sur son site un lien vers le typhon qui permet de réaliser le circuit imprimé.
http://www.segment.nl/download/020138-1.zip
ainsi qu'un document complet en allemand
http://www.segment.nl/download/020138-12.zip
mais je pige quedal en allemand :L
ainsi que la version 1.04 en anglais et allemand du logiciel avec son code source.
http://www.segment.nl/download/020138-13.zip
A propos du soft l'équipe de scantool cherche des gens qui pourraient les aider au développement, c'est le but même de l'open source que chacun apporte sa pierre à l'édifice.

Voici l'excellent article d'ELEKTOR.
http://capucine112.free.fr/diagnostic/elektor.pdf
J'ai fais la synthèse de toutes les infos que je possèdais.
Les spécialistes de l'électronique et je sais qu'il y en a ici, qu'en pensez-vous :??: Quelqu'un a-t-il déjà réalisé cette interface :??:

Message cité 1 fois
Message édité par kazouille le 03-09-2003 à 22:15:46
n°3165784
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 01:20:40  answerconfig
Prévenir les modérateurs en cas d'abus

n°3166123
christnt
Profil : Apprenti confirmé
christnt
Posté le 01-09-2003 à 08:04:38  answerconfig
Prévenir les modérateurs en cas d'abus


Alors la tu nous gâtes ! :eek:
Chapeau pour tout ce que tu publies sur ce forum ;)

mood
Publicité
Profil
Posté le 01-09-2003 à 08:04:38  answeranswer +Edition rapideVoir le bbcodeMPFavoris


n°3167762
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 11:49:57  answerconfig
Prévenir les modérateurs en cas d'abus


ouai :) y a des électroniciens prêt à relever le défit :)
j'attends vos avis :)
Le bunddle le moins cher est à 70€.
http://www.kds-online.com/Shop6a/catalog/product_info.php/cPath/21_72_75/products_id/393
Je vai voir combien coute les pièces en france, le plus cher étant le processeur et le câble.

n°3167829
Superdamie​n
Profil : Vétéran confirmé
superdamien
Posté le 01-09-2003 à 11:54:50  answer
Prévenir les modérateurs en cas d'abus


Après la mécanique, l'électronique !
Kazouille a encore frappé très fort :oui:
Monsieur bricol'tout, c'est bien toi :)

n°3168208
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 12:21:52  answerconfig
Prévenir les modérateurs en cas d'abus


il y a un FAiens qui a acheté le produit chez scantool, je lui envoyé un PM pour avoir son avis :)
http://www.forum-auto.com/sqlforum/section1/sujet48044.htm

mood
Publicité
Profil
Posté le 01-09-2003 à 12:21:52  answeranswer +Edition rapideVoir le bbcodeMPFavoris


n°3168331
HumanRAGE
Xantiste
Profil : Vétéran confirmé
humanrage
Contributeur Bronze Forum
Posté le 01-09-2003 à 12:32:46  answerconfig
Prévenir les modérateurs en cas d'abus


donc y aurait rien de spécifique a un constructeur ? :??:
peut etre que cette valise "generique" ne peut pas acceder a tout ?
ou alors il se foutent vraiment de nous ? :voyons:

en tout cas, si achat groupé je veux bien en etre !


Message édité par HumanRAGE le 01-09-2003 à 12:33:15
n°3168341
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 12:33:56  answerconfig
Prévenir les modérateurs en cas d'abus


le site perso d'un gars qui l'a fais, c'est une version spécial simple et pas cher vu le peu de composant :beuh:
http://perso.wanadoo.fr/obd2/
http://www.vag.com.fr/
alors là c'est impressionant :beuh:
un soft de pro
http://www.vag.com.fr/screenshots.htm


Message édité par kazouille le 01-09-2003 à 12:34:41
n°3168375
KALIFORNIA
Profil : Pilote pro
kalifornia
Contributeur Argent Forum
Posté le 01-09-2003 à 12:37:28  answerconfig
Prévenir les modérateurs en cas d'abus



T´es vraiment touchatout ! De bien belles intentions que tu as la ! J´espère que tu pourra conclure ce projet high-tech !
PS: Fais gaffe aux concessionaires , ils t´en voudront pour leur piquer leur dernier moyen de gagne-pain ! :W ! Quel dommage :W

n°3169046
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 13:41:30  answerconfig
Prévenir les modérateurs en cas d'abus


KALIFORNIA a écrit a écrit :


T´es vraiment touchatout ! De bien belles intentions que tu as la ! J´espère que tu pourra conclure ce projet high-tech !
PS: Fais gaffe aux concessionaires , ils t´en voudront pour leur piquer leur dernier moyen de gagne-pain ! :W ! Quel dommage :W




:lol: Selon la loi européenne les constructeurs doivent mettre à la disposition des clients les infomartions techniques nécessaires à l'entretien, VAG sur sont sitre vends les infos, interdiction leur est faite de garder secret les informations. Et puis le code est open source :p Le savoir est fais pour être partager c'est comme ça qu'il croît. Le logiciel de vag m'a bluffé on peut même régler les paramètres moteurs :beuh: c'est spécifique à VAG.
Je vais chercher voir s'il existe d'autre softs spécifiques à chaque marque

n°3169320
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 14:08:28  answerconfig
Prévenir les modérateurs en cas d'abus


scantools fournit même les plans pour tout faire soit même :)
http://www.scantool.net/files/pdf/elmiso11.pdf
faire le PCB j'ai pas le matos :L

n°3169356
myje
Profil : Membre
myje
Posté le 01-09-2003 à 14:12:23  answerconfig
Prévenir les modérateurs en cas d'abus


un piti lien pour les posseurs de VAG

n°3169372
myje
Profil : Membre
myje
Posté le 01-09-2003 à 14:13:39  answerconfig
Prévenir les modérateurs en cas d'abus


kazouille a écrit a écrit :


scantools fournit même les plans pour tout faire soit même :)
http://www.scantool.net/files/pdf/elmiso11.pdf
faire le PCB j'ai pas le matos :L




le catalogue conrad electronics, C cher mais il y a tout pour faire des PCB

n°3169568
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 14:31:18  answerconfig
Prévenir les modérateurs en cas d'abus


myje a écrit a écrit :


le catalogue conrad electronics, C cher mais il y a tout pour faire des PCB




conrad je connais j'ai déjà eu des problèmes avec eux plusieurs commandes incomplètes ou du n'importe quoi dedans, j'ai mieux et à côté à toulouse, investir dans une insoleuse et tout ce qui va avec c'est pas rentable. J'ai vu qu'il existe des graveuses-fraiseuses numérique à brancher sur PC c'est rapide, rentable pour de faible séries mais cher :L Je sais qu'il existe un feutre pour dessiner des circuits feutre avec encre d'argent ou cuivre je sais plus.
Je cherche des témoignage de personnes qui ont utilisé cette interface

n°3169675
OuiOui
Plante verte
Profil : Pilote d'essai
ouioui
Contributeur Argent Forum
Posté le 01-09-2003 à 14:41:27  answer
Prévenir les modérateurs en cas d'abus


Humanrage a écrit a écrit :


donc y aurait rien de spécifique a un constructeur ? :??:
peut etre que cette valise "generique" ne peut pas acceder a tout ?
ou alors il se foutent vraiment de nous ? :voyons:

en tout cas, si achat groupé je veux bien en etre !





une grosse partie est commune (la majorité des codes d'erreur en particulier) mais les constructeurs personalisent leur odb2 pour intégrer ce qu'ils jugent nécessaire (activation de fonctions, ...)

n°3169801
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 14:54:26  answerconfig
Prévenir les modérateurs en cas d'abus


OuiOui a écrit a écrit :


une grosse partie est commune (la majorité des codes d'erreur en particulier) mais les constructeurs personalisent leur odb2 pour intégrer ce qu'ils jugent nécessaire (activation de fonctions, ...)




en tout cas celui la est du niveau de l'officiel de VAG :beuh:
http://www.vag.com.fr/screenshots.htm
le soft est vraiment complet, le site mets pleins d'infos, il est destiné aux petits garage qui n'ont pas les moyens de mettre 5.000€

n°3169845
bzzz..
Profil : Vétéran
bzzz9
Posté le 01-09-2003 à 14:58:47  answer
Prévenir les modérateurs en cas d'abus


kazouille a écrit a écrit :


conrad je connais j'ai déjà eu des problèmes avec eux etc




si t'as juste 1 ou 2 circuits à graver, cherche les petits magasins de composants, ils te feront ça pour pas trop cher (50F par chez moi)

n°3169909
thedjfou
Profil : As du volant
thedjfou
Contributeur Argent Forum
Posté le 01-09-2003 à 15:04:58  answerhomepageconfig
Prévenir les modérateurs en cas d'abus


Beau topic :jap:

:bien:

n°3169972
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 15:09:55  answerconfig
Prévenir les modérateurs en cas d'abus


ça c'est pour reprogrammer la puce c'est pas trop ce que je cherche
http://www.hurrichip.com/presse/deroulspi.html

VAG tools est un soft officiel de VAG
http://www.lewebdesconducteurs.com/guide/dossiers/preuve_efficacite_boitier.htm

un lien qui explique l'OBD
http://daniel.boucon.chez.tiscali.fr/pages/obd2Explic.html

Quand les constructeurs français en feront-ils de même :voyons:


Message édité par kazouille le 01-09-2003 à 15:13:24
n°3171063
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 16:36:13  answerconfig
Prévenir les modérateurs en cas d'abus


le site de rélérence sur l'OBD mais en allemand et la traduction est parfois folko :lol:
http://www.obd-2.de/techn.html
sont trop forts les allemands.

n°3172920
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 19:26:25  answerconfig
Prévenir les modérateurs en cas d'abus


mais où sont passés les électroniciens :up:

n°3173206
Kuma@@7
Vive les Citroën GS
Profil : Vétéran confirmé
kuma-7
Posté le 01-09-2003 à 19:56:48  answerhomepageconfig
Prévenir les modérateurs en cas d'abus


kazouille a écrit a écrit :


mais où sont passés les électroniciens :up:






J'suis là :p

n°3174204
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 21:19:47  answerconfig
Prévenir les modérateurs en cas d'abus


Kuma@@7 a écrit a écrit :


J'suis là :p




ton avis :p t'en penses quoi :??:

n°3174231
Kuma@@7
Vive les Citroën GS
Profil : Vétéran confirmé
kuma-7
Posté le 01-09-2003 à 21:21:50  answerhomepageconfig
Prévenir les modérateurs en cas d'abus


kazouille a écrit a écrit :


ton avis :p t'en penses quoi :??:





Que ça doit êter super utile, facile à réaliser soit même et encore - cher si on peux faire soit même le Circuit imprimé et trouver les composant à pas cher, mon cas.

MAis j'en ai aucunnes utilité ma R19 n'as pas de prise pour brancher d'OBD

n°3174377
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 21:33:45  answerconfig
Prévenir les modérateurs en cas d'abus


j'ai déjà tout sauf la puce qui est cher, le quartz et la prise OBD. Le CI je vais voir si c'est possible de le faire avec le loctite circuit+ sinon je sais qu'il y a les plaques troués ou il faut souder des fils pour faires le circuit.

n°3175055
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 22:30:40  answerconfig
Prévenir les modérateurs en cas d'abus


mais où sont les spécialistes de l'OBD :voyons:

n°3175728
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 01-09-2003 à 23:20:25  answerconfig
Prévenir les modérateurs en cas d'abus

n°3180350
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 02-09-2003 à 13:50:30  answerconfig
Prévenir les modérateurs en cas d'abus


quelqu'un a le n°292 d'ocotbre 2002 d'ELEKTOR :??: il y a la  1ere partie sur l'OBD-2

n°3184143
leogwada
Profil : Apprenti confirmé
leogwada
Posté le 02-09-2003 à 18:29:17  answerconfig
Prévenir les modérateurs en cas d'abus


regarde sur le site : http://www.ursmeyer.com/Pages/groupe8/elektor.html
et tu pourras le télécharger

n°3184315
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 02-09-2003 à 18:43:15  answerconfig
Prévenir les modérateurs en cas d'abus


y a rien je vais voir si je le trouve dans un BU

n°3191739
yop71
Profil : Nouveau membre
yop71
Posté le 03-09-2003 à 12:46:45  answerconfig
Prévenir les modérateurs en cas d'abus


Look here
http://perso.netpratique.fr/yop71700/Documentation/OBD%20II/obd.rar

Le rar contient les docs au format PDF et d'autres docs sur le sujet...

n°3191824
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 03-09-2003 à 12:55:34  answerconfig
Prévenir les modérateurs en cas d'abus


:jap: MERCI voila ce qui me manquait :love:

n°3192340
shaft69
En GT tout va..
Profil : Routard confirmé
shaft69
Posté le 03-09-2003 à 13:38:17  answerhomepageconfig
Prévenir les modérateurs en cas d'abus


Pour Opel tu n'as pas trouvé de logiciel spécifique?

Super le topic

n°3198517
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 03-09-2003 à 21:59:03  answerconfig
Prévenir les modérateurs en cas d'abus

n°3198567
kazouille
Profil : Pilote senior
kazouille
Contributeur Argent Forum
Posté le 03-09-2003 à 22:02:31  answerconfig
Prévenir les modérateurs en cas d'abus


quelqu'un a enregistré la page pour que je puisse remettre la photo en gros plan de l'interface, vu que chez scantool l'image est morte :/

mood
Publicité
Profil
Posté le 03-09-2003 à 22:02:31  answeranswer +Edition rapideVoir le bbcodeMPFavoris


 Page :
1  2  3  4  5  6  7  8  9  10  20  30  40  50  60  70  80  90  100  ...  203
200  ...
Page Suivante
Page Précédente

Aller à :
Ajouter une réponse

»
»
»
»

[ENTRETIEN] Réalisation adaptateur prise diagnostic OBD-II



Sujets relatifs
Entretien passat tdi 150330d et prise diagnostic ...
Entretien Golf III TDI 90ch 4motionGolf II GTD
Batterie sans entretien [Niveau d'au après la canicule]Entretien Ferrari
[ENTRETIEN] Révision 106 ReportageDis monsieur [TOINE], comment on entretien une Citroen ?
Entretien plastiques et cuir*406* OBD sur 406
Entretien véhicule sous garantieEntretien golf 4
Plus de sujets relatifs à : [ENTRETIEN] Réalisation adaptateur prise diagnostic OBD-II

Les 5 sujets de discussion précédents Nombre de réponses Dernier message
Le soufre dans l'essence 15 01-09-2003 à 13:44:41
dump valve et wastegate , leur role ?? 35 10-11-2007 à 13:59:42
Powerdyn : signal RPM sur ECU 306 1.8 16S 0 28-08-2003 à 12:24:59
Keske le Overboost Ford ! 15 01-09-2003 à 11:10:17
Admission pour Mégane IDE 0 25-08-2003 à 20:46:29


S'identifier

?
