Salut c'est encore moi

J'ai encore jouer avec ma Pro_cee'd

Aujourd'hui je vais vous montrer comment utiliser une interface de diagnostique (usb) sur votre Kia pro_cee'd

1)Ou acheter cet objet?

Personnellement je l'ai acheté sur Ebay dans cette boutique :

http://stores.befr.ebay.be/XXLTECH [...] idZ2QQtZkm

Vendeur sérieux, livraison en 3jours, RAS .

2)Comment sa se présente


La boite :

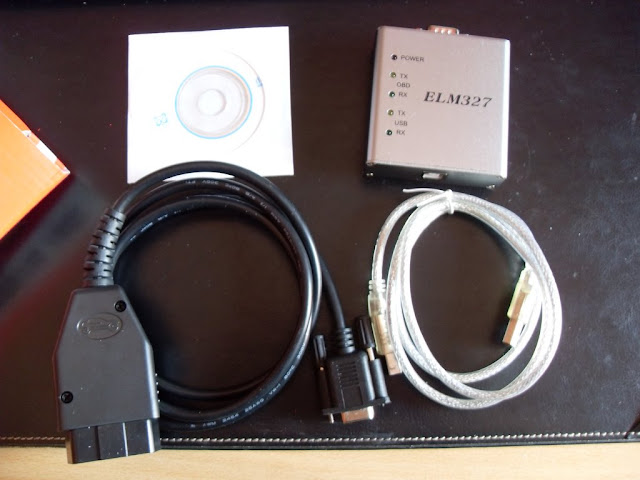

Contenu : Une boitier OBDII-Usb, un cable OBD, un cable usb, un cd de driver

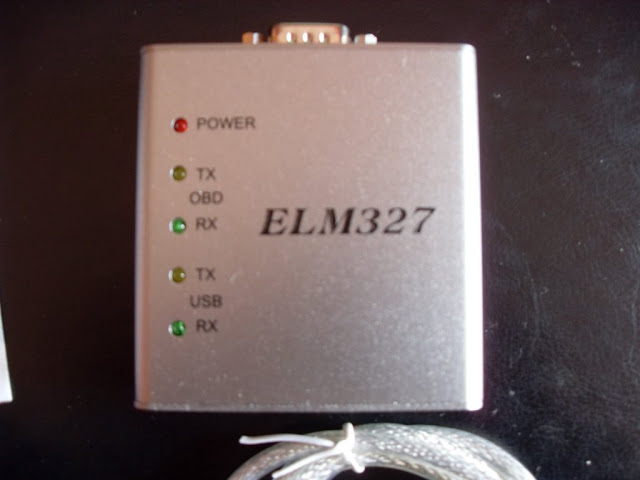

Le boitier :




3)Ce qu'il faut

- Un pc portable

- Les drivers fournis avec le boitier installé sur votre pc

- Un logiciel pour interpréter les données ( J'ai choisi personnellement Digimoto V4.03 )

   Une version LITE et gratuite est disponible http://www.digimoto.com/installs/lite/digimotolitefw106.exe

4)On peut commencer

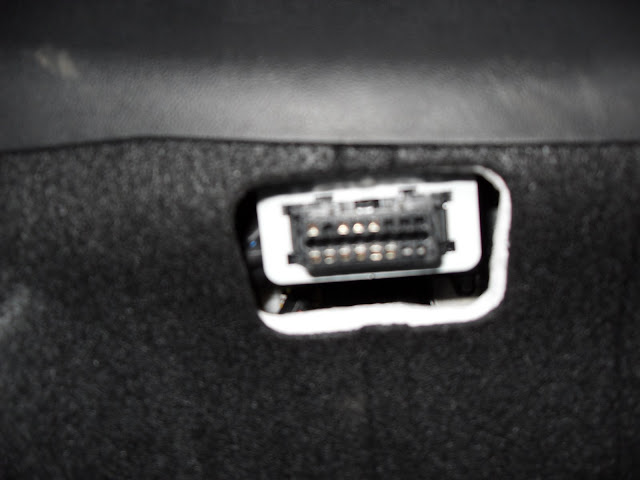

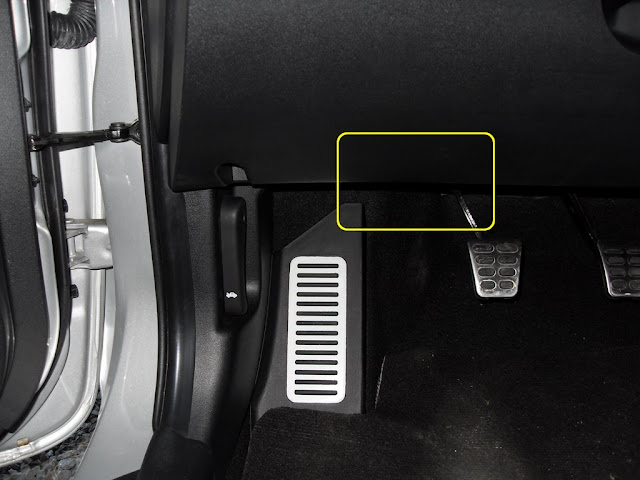

On commence par chercher la prise OBDII :

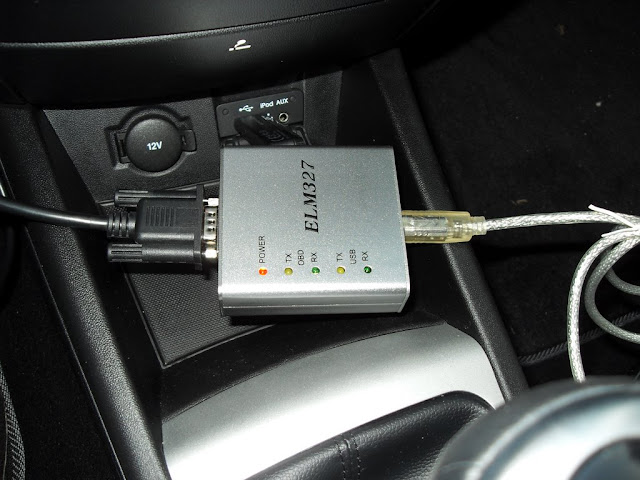

On branche le boitier au cable et au pc (le pc en dernier)




Et on lance le programme

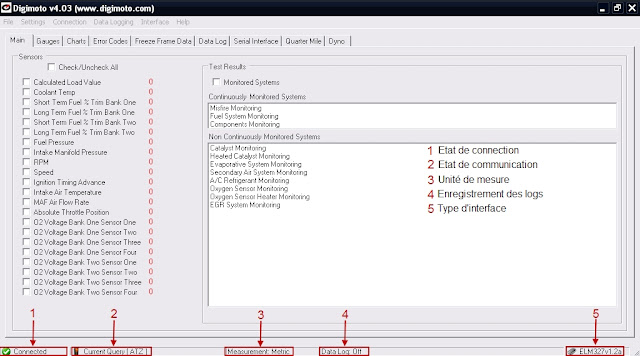

Suivant la légende vous avez les informations utiles.

Pour connecter dispositif et faire les différent réglages :

1) Menu Settings > COM settings > mettez le port usb ou vous avez branché le boitier ( habituellement compris entre 1 et 7 ) > Save

2) Menu Settings > Measurement > sélectionné Metric ( pour avoir les valeur en système métrique )

3) Connection > Open

Le système devrait maintenant être connecté (vérifié dans la barre de tache ,N°1 sur ma photo), les leds sur le boitier clignotent ( échange d'informations )

Bon maintenant on peut exploiter le programme,

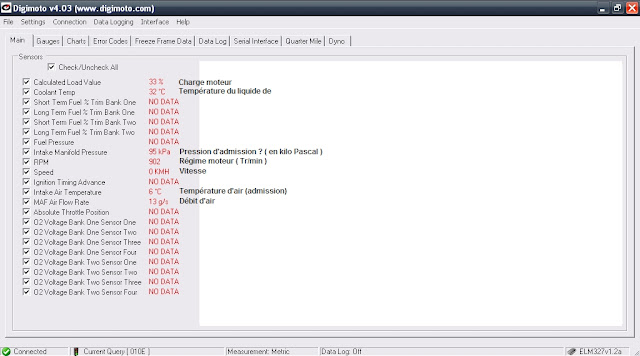

J'ai fait une traduction des sondes actives sur la pro_cee'd...

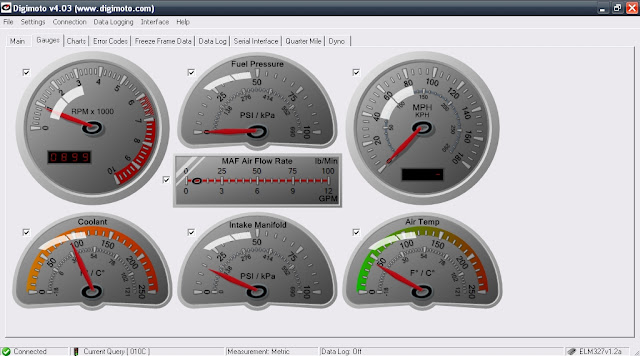

Onglet des jauges, pas besoin d'explication...

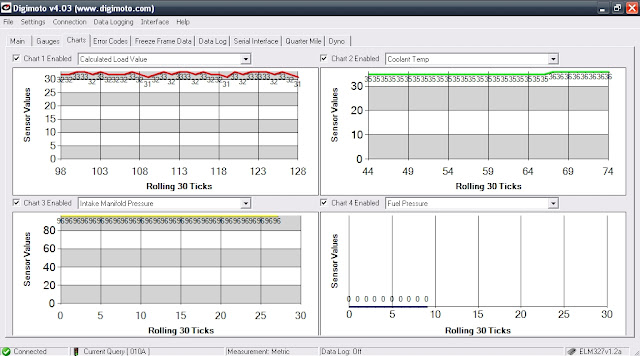

Onglet des graph, vous pouvez ici sélectionner plusieurs sondes pour surveiller les valeurs...

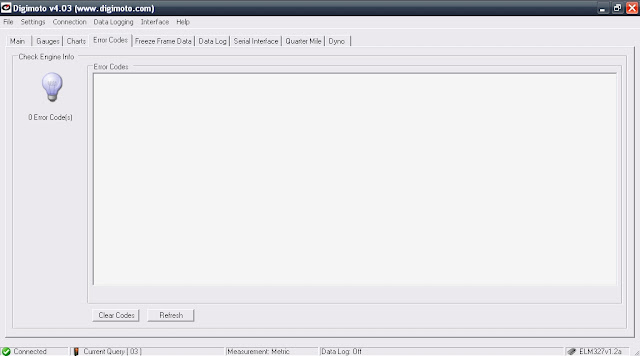

Onglet concernant les codes erreur, fenêtre TRÈS IMPORTANTE ( elle permet de voir si toute la voiture fonctionne correctement). Sa permet aussi d'économiser 50€ , car cette seule étape coute 50€ dans un garage...




Les onglets freeze frame data,data log et sérial interface ne sont pas très intéressant ...

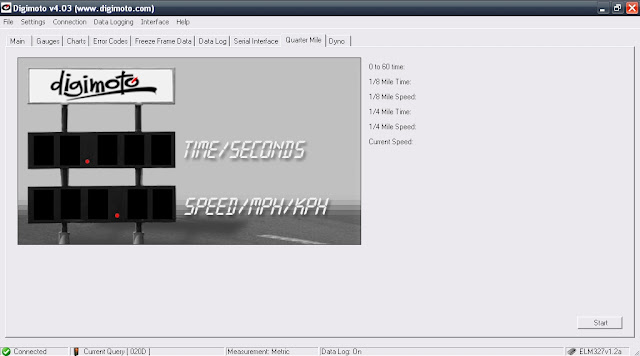

Onglet quarter mile, c'est pas mal du tout! sa permet de calculer précisément le 0-100Km/h

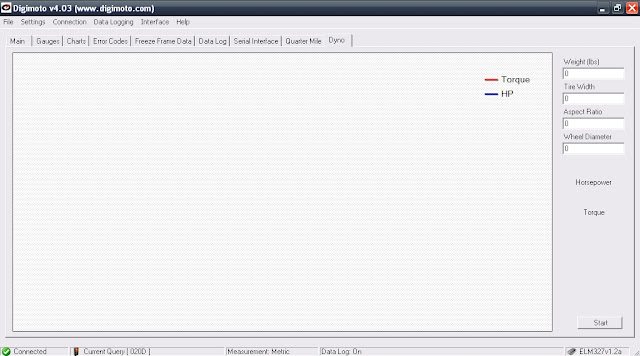

Et le dernier, Dyno très intéressant lui aussi il permet de faire une courbe de puissance (quid de la précision...je n'ai pas encore tester)

sachez qu'il faut entrer :

-Le poids de la voiture ( en livre...)

-Largeur des pneus

-Rapport largeur/hauteur

-Diamètre de roue



/!\ Lorsque vous voulez dévrancher le boitier , veillez tout d 'abord à couper la connection ( Menu connection > Close ) pour évtier les problème ( car des données s'échange toujours )


Voilà je pense qu'on a fait le tour

n'hésitez pas à poster vos remarques, problèmes, commentaires...


En espérant que sa vous face plaisir

A bientôt pour un nouveau reportage

Super photoreportage.

On peut seulement lire les données avec ce programme?

Parceque le boitier a des leds TX, donc le boitier peut envoyer des données. Le prog non?

Il faudrait trouver un prog pour changer le setup et les données Couple et Puissance....

Faut savoir ce qu'on fait quand meme.
C'est pas comme un overclocking CPU.
enfin je pense ^^


Oui exactement, si le boitier comporte des led Tx, c'est parce qu'il envoie et reçois des données pour lire des capteurs (il demande l'info à l'ordinateur).

Cepandant ce genre de boitier ne permet pas de modifier les réglages moteurs.

Et comme le dit mon ami respawn2k, les moteurs actuel sont très pointu ,et faire ce genre de réglage toit même pourrais s'avérer dangereux si tu ne connais pas parfaitement les moteurs actuel.

Et puis il faut des outils spécifique...

Salut

Voila merci pour ce reportage je voulais savoir d'ou vous l'avez acheté car je cherche un comme celui la pour pouvoir effecer les alertes sur ma PEUGEOT 407 2.0 HDi 136.

Est -il compatible avec ma 407 si oui est-ce que je peux effaer des erreurs et surtout surtout ou puis-je l'acheter

        Merci c'est tres tres urgent merci beaucoup d'avance A+

Je ne peut t'aider pour la compatibilité, cependant, il est théoriquement avec toutes la voiture possédant l'interface obdII donc...

Apparemment le vendeur a fermé sa boutique, mais voici les résultats d'une recherche sur ebay http://shop.befr.ebay.be/items/__e [...] ec0Q2em283

Bonjour j'ai un probleme dans l'installation de mon interface !
Que j'utilise n'importe quel logiciel, l'interface n'est pas reconnu,
Normalement il devrait apparaitre en COM3 hors il s'est enregistré en USB SERIAL PORT (COM13)
Donc je suis a la recherche de solution afin de le faire fonctionner !!
Si quelqu'un a des infos, j'attends avec impatience !!
Merci d'avance

Il n'est pas forcément en COM3 par défaut
